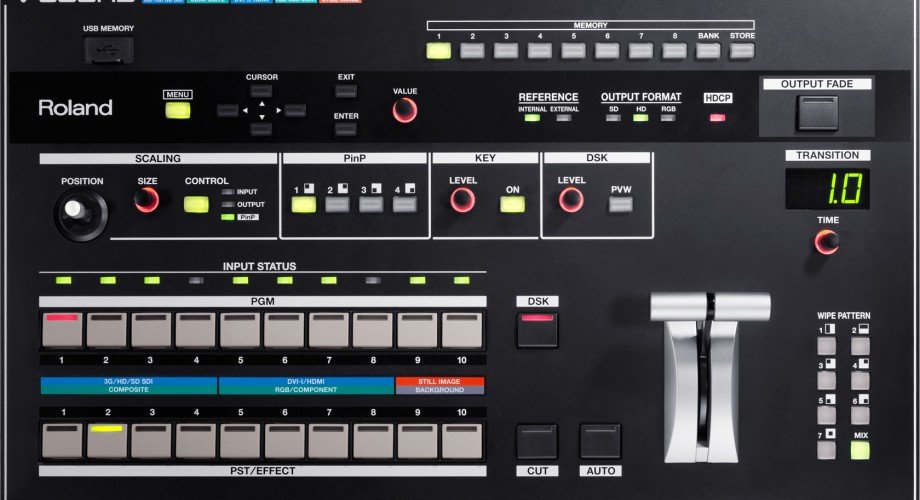

Mixer Wizji Roland V-800 HD

Mixer Wizji Roland V-800 HD

Doskonałej Jakości obraz High Definition

Osiem wieloformatowych kanałów z niezależnymi skalerami.
Różnorodność formatów wyjściowych, w tym wbudowany Multiviewer.
Pozwala na swobodne przełączanie sygnałów video 1080p, które przewyższają nawet jakość stosowaną w broadcastingu. Pełne wsparcie nie tylko dla obrazu z kamery, ale również z komputera – w każdej rozdzielczości. Nowej generacji wielo-formatowy przełącznik wyposażony w wysokiej jakości skalery na wszystkich wejściach.
Obraz w Najwyższej Jakości 1080p (3G-SDI)
Wsparcie dla sygnałów video 1080p przy prędkości 3 Gb/s – to dwa razy większa szybkość niż typowe HD.
Uwypukla plastykę, zwiększa realizm i szczegółowość obrazu z kamer i źródeł komputerowych .
Prawdziwie Wielo-formatowe Miksowanie
Nie ma potrzeby stosowania konwerterów sygnałów wejściowych, aby dopasować je do formatu wyjściowego. Wbudowane skalery konwertują w górę i w dół każde źródło do optymalnej rozdzielczości.
Pełen Zakres Połączeń
V-800HD wspiera olbrzymią ilość formatów wejściowych, od analogowych po cyfrowe, posiadając wszystkie niezbędne złącza. Złącza SDI przystosowano do 3G, HD oraz SD. Złącza DVI-I przeznaczone są dla DVI-D, DVI-A a nawet HDMI przy zastosowaniu prostej przejściówki HDMI/DVI. Złącze mini D-Sub 15 pin wspiera SD/HD component a także komputerowe sygnały RGB.
Przetwarzanie Wewnętrzne 4:4:4/10-bit
V-800HD wykorzystuje przetwarzanie sygnałów wewnętrznych 4:4:4/10-bit. Dzięki temu sygnały RGB z komputera zachowują wszystkie detale przy komponowaniu obrazów oraz na wyjściu. W rezultacie oraz i tekst jest ostry, niezmazany – nawet na dużych ekranach LED.V-800HD dostarcza wysoką jakość obrazu dla wszystkich zastosowań, od transmisji na żywo po pokazy wyświetlane na eventach.
Nowo Opracowany Silnik Kluczowania
Wraz z udoskonalonym przetwarzaniem wewnętrznym, na pokładzie znajduje się też nowo opracowany silnik kluczowania. Chroma Key pozwala dostosować zakres fazy, ilość chroma, i inne parametry oparte na przestrzeni kolorów HSV, która jest bliska sposobowi odbioru barw przez człowieka. Pozwala to osiągnąć wysoką jakość i dokładność kluczowania chroma, nawet przy źródłach video 1080p. Co więcej, V-800HD może przyjmować również Zewnętrzne Kluczowanie. Pozwala to na atrakcyjne kluczowanie w pełni kolorowych napisów CG i klipów z gradacją kolorów/przezroczystością – umożliwiając osiągnięcie efektów wizualnych , które zachwycają jeszcze bardziej.
Wyjście Multi-Podglądu dla Monitorowania Źródeł
Wyjście multipodglądowe pozwala monitorować stan wszystkich źródeł wejściowych oraz wyjścia Program i Preview. Wygodne złącze HDMI umożliwia zastosowania powszechnie dostępnych i przystępnych cenowo monitorów.
* Stosować monitor HDMI , który wspiera sygnały HDCP oraz 60p.
* Wejścia SDI i composite wyświetlane są w oryginalnej źródłowej szybkości klatek.
Wejścia DVI-I/HDMI oraz RGB/Component wyświetlane są z zastosowanie zredukowanej prędkości klatek.
* Zmiana kanałowych powiązań cross-point zmienia kolejność wyświetlanych źródeł.
* Obrazki statyczne zaimportowane z pamięci USB nie są wyświetlane na monitorze źródłowym.
Wbudowany tryb HDCP
Przy odtwarzaniu dysku Blu-ray zawierającego treści komercyjne lub cyfrowe programowanie broadcastingowe, wyjście cyfrowe enkodowane jest używając HDCP (Highbandwidth Digital Content Protection), czyli z zabezpieczeniem praw autorskich. To znaczy , że przełączniki , które nie są kompatybilne z HDCP nie będą wyświetlały lub przepuszczały takiego sygnału video, nawet gdy pozwolenie na pokaz takiej treści zostało udzielone przez właściciela praw autorskich. Aby rozwiązać ten problem, V-800HD zawiera dedykowany tryb, który oficjalnie wspiera HDCP. Wskaźnik na panelu pozwala sprawdzić stan pracy urządzenia , kiedy jest w trybie HDCP.
* W trybie HDCP, żaden sygnał video nie wychodzi z wyjścia analogowego lub SDI.
* Wyświetlacz lub projektor podłączony do cyfrowego wyjścia musi być również kompatybilny z HDCP.
Dowolność Stosowania Skalerów
V-800HD posiada skalery, które można nastawiać niezależnie dla każdego wprowadzanego źródła. Dzięki temu można dostosować źródła wejściowe o różnej rozdzielczości do dowolnego rozmiaru i rozdzielczości , nawet do nietypowych rozmiarów ścian LEDowych. Dowolnie można skalować źródła cyfrowe, analogowe RGB i komponent.
Pełny zakres kluczowania
Oprócz nowo zaprojektowanego Picture-in-Picture (PinP), Luminance Key, Chroma Key, oraz DSK 4:4:4/10-bit input, istnieje możliwość zastosowania Zewnętrznego Kluczowania.
* DSK nie może być używany podczas stosowania External Key (Kluczowania Zewnętrznego).
MULTI-ZOOM
Wykorzystując funkcję współdzielonych wejść można przypisać video na kanale 1 do kanałów od 2 do 4, a video na kanale 5 do kanałów 6 do 8. Skaler na każdym wejściu pozwala przybliżyć każde miejsce obrazu video tworząc wirtualne środowisko wielu kamer. Dzięki temu uzyskuje się wrażenie wielu kamer.
* Tylko kanał wcześniej sąsiadujący ze źródłem obrazu może być współdzielony.
Przykład zastosowania: Produkcja Firmowa i Web Streaming
– Równoczesne zastosowanie szerokiej gamy kamer, od profesjonalnych wyposażonych w wyjście HD-SDI do kamer konsumenckich wyposażonych w wyjście HDMI, a nawet cyfrowych kamer z pojedynczym szkłem odbijającym (DSLR). Dzięki temu można skonfigurować wysoce efektywny system używając istniejącego sprzętu, przy niższych nakładach finansowych i bez potrzeby stosowania zewnętrznych konwerterów.
– Do 16 obrazków statycznych może być zapisane w urządzeniu. Dzięki temu błyskawicznie dostępne są logotypy, grafiki, napisy i inne obrazy do nakładania.
– Monitorowanie wszystkich źródeł wejściowych przy użyciu pojedynczego monitora komputerowego.
– Video odtwarzane z komputera może być dostosowane przy użyciu wewnętrznych skalerów do finałowej rozdzielczości wyjściowej, niezależnie od oryginalnej rozdzielczości.
– V-800HD może przełączać do czterech źródeł 1080p 3G-SDI i czterech DVI. Dzięki temu możliwe jest stworzenie w pełni progresywnego systemu dostarczającego wysoką jakość obrazu.
– Podaj dźwięk z konsoli dźwiękowej i sygnał HDMI do VC-30HD, aby stworzyć transmisję na żywo poprzez Internet.
Przykład zastosowania: Pokazy podczas Wydarzenia
– Równoczesne stosowanie źródeł z różnymi formatami od analogowych po cyfrowe.
– Video może wychodzić w różnych formatach poprzez wyjścia analog RGB lub component.
Dzięki temu można transmitować video za kulisy sceny lub do greek room bez potrzeby stosowania podzielników lub konwerterów.
– Stale dostępne jest skalowane w dół wyjściem composite, które umożliwia proste i łatwe nagrywanie/archiwizowanie obrazu podczas eventu.
– Cztery złącza DVI-I i cztery złącza Mini D-Sub 15 pin umożliwiają podłączenie do ośmiu PC/Mac , to idealnie rozwiązanie dla potrzeb konferencji akademickich i innych eventów, które wymagają podłączenia dużej ilości źródeł komputerowych. Stosuj banki Pamięci do przełączania pomiędzy konfiguracjami używającymi tę samą ilość złącz DVI oraz RGB.
– Użycie trybu HDCP umożliwia zastosowanie dodatkowych źródeł HD podczas eventu.*
* Zastosowanie komercyjne treści zewnętrznych wymaga uzyskania pozwolenia od właściciela praw autorskich.
Dane techniczne :
Przetwarzanie Video
Y:Pb:Pr, 4:4:4, 10-bit
Wspierane Formaty
Video
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
* Wejście SDI może wprowadzać sygnał o takiej samej szybkości ramek jak ustawiono w menu urządzenia.
PC
640 x 480/60Hz *1, 800 x 600/60Hz *1 *3, 1024 x 768/60Hz *1, 1280 x 768/60Hz *1, 1280 x 1024/60Hz *1, 1366 x 768/60Hz *1, 1400 x 1050/60Hz *1, 1600 x 1200/60Hz, 1920×1080/60 Hz, 1920 x 1200/60Hz *2
* Zgodność z VESA DMT Ver.1.0 Rev. 10
*1 Prędkość odświeżania wynosi 75 Hz, kiedy szybkość ramek ustawiona jest na 50 Hz
*2 Zredukowano wygaszanie
*3 Gdy Reference ustawione jest na External, rozdzielczość 800 x 600 i prędkość odświeżania 60 Hz nie jest dalej zgodna z standardem VESA. To oznacza, że wyświetlanie obrazu na niektórych wyświetlaczach może nie być możliwe w takiej sytuacji.
Obrazy nieruchome
Windows® Bitmap File (.bmp)
* Maksymalnie 1920 x 1200 pixeli, 24 bit na pixel, bez kompresji
Poziom i Impedancja Wejścia/Wyjścia
Composite
1.0 Vp-p, 75 ohms
Analog HD/RGB
0.7 Vp-p, 75 ohms (H, V : 5 VTTL)
Złącza Wejściowe
SDI (3G/HD/SD)
BNC x 4 * Zgodność z SMPTE 424M (Level-A), 292M, 259M-C
DVI-I/HDMI
DVI-I x 4 * Wybierz DVI-A lub DVI-D/HDMI używając menu dla kanałów
Analog Video HD
Component (Mini D-Sub 15 pin) x 4 * Połączone zastosowanie z Analog RGB
Analog Video SD
Composite (BNC) x 4 * Wybierz Composite lub SDI używając menu dla kanałów
Analog RGB
Mini D-Sub 15 pin x 4
* Połączone zastosowanie z Analog HD (Component)
* Wybierz DVI-D/HDMI lub Analog RGB używając menu dla kanałów
Złącza Wyjściowe
SDI (3G/HD/SD)
BNC x 2 * Zgodność z SMPTE 424M (Level-A), 292M, 259M-C
DVI-D/HDMI
DVI-D x 2 HDMI x 1 (dla monitora multi-podglądowego)
Analog Video HD
Component (Mini D-Sub 15 pin) x 4 * Połączone zastosowanie z Analog RGB
Analog Video SD
Composite (BNC) x 1
Analog RGB
Mini D-Sub 15 pin x 1 * Połączone zastosowanie z Analog HD (Component)
Inne złącza
Tally
Mini D-Sub 15 pin x 2 * Input (max): 12V, 200 mA Typu Otwarty kolektor
Reference
BNC (IN, THRU) * Black Burst (Synchro do ramek), Bi-Level, Tri-Level
MIDI
5 pin DIN (IN, OUT/THRU)
RS-232C
D-Sub 9 pin x 1
USB port (host)
Typu A x 1 (dla pamięci USB)
Efekty
Transition
Cut, Mix, Wipe (9 patterns)
Composition
PinP, DSK, Chroma Key, Luminance Key, External Key
Inne
Output Fade, Output Freeze
Inne
Zasilanie
AC 115 V, AC 117 V, AC 220 V, AC 230 V, AC 240 V (50/60 Hz)
Zużycie Mocy
75 W
Akcesoria
Kabel sieciowy, „Uszy” do montażu w Racku (2), Input Template, Instrukcja Obsługi
Rozmiar i Waga
Długość 482 mm
Głębokość 275 mm
Wysokość 116 mm
Waga 5.5 kg
* Wraz z doczepionymi uchwytami montażowymi do racka.
* EIA-6U rozmiar w racku.
* Jest to cyfrowe urządzenie Klasy A pod FCC część 15.
